トンネル構造原理模型完成

2018年2月22日 Category - トンネル構造 Comment : 0

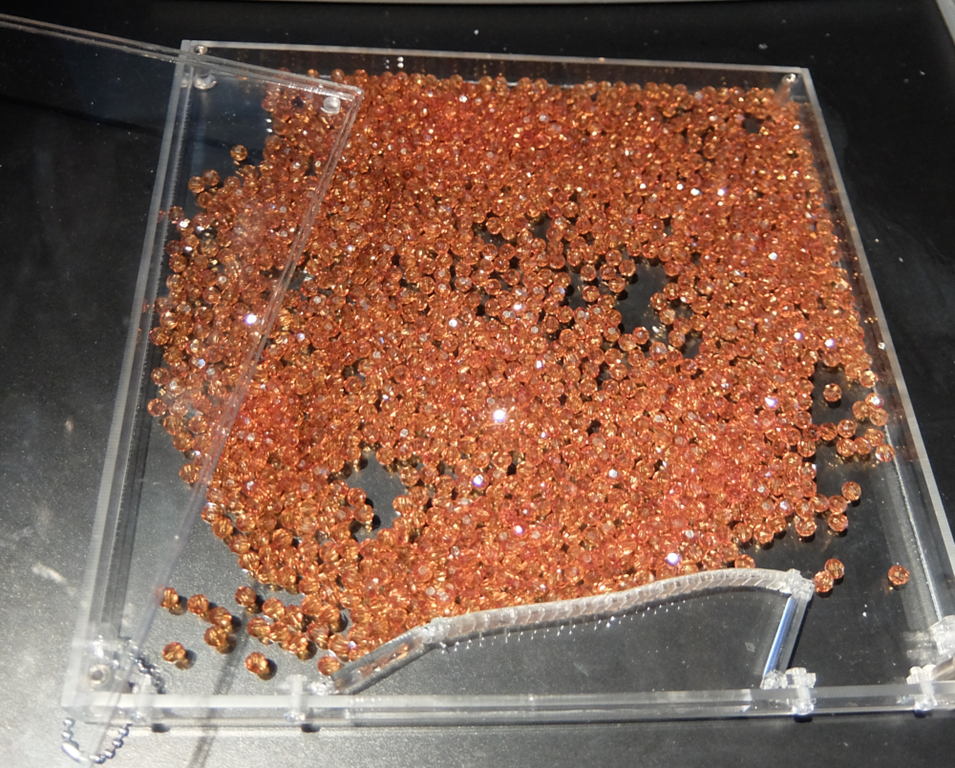

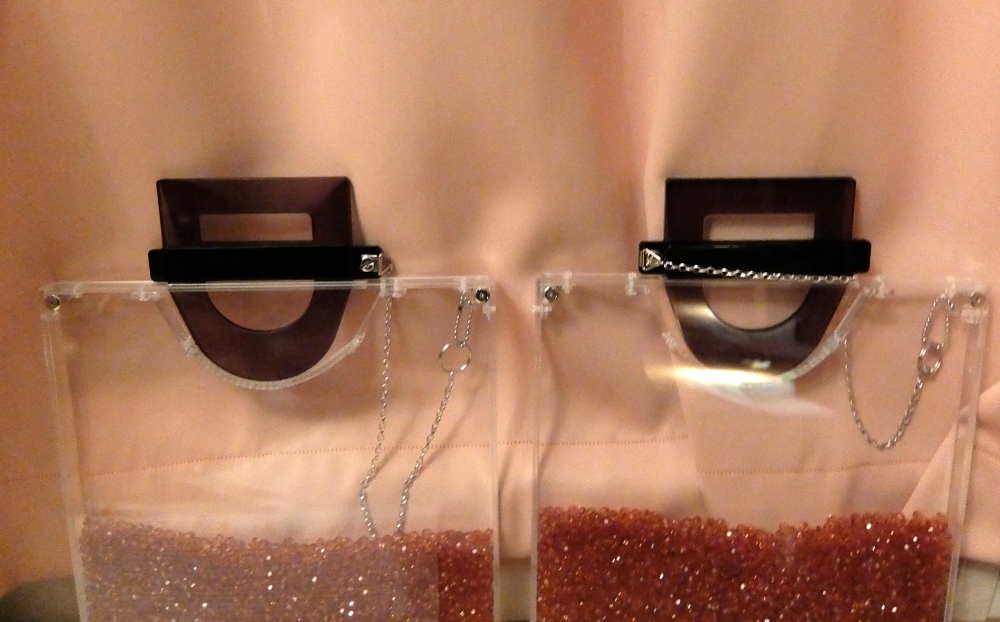

トンネル構造を試行錯誤したものの、完成しました。

四隅のネジ（10円玉使用可）を外すと、上蓋を外せます。

2個同時作成

トンネル挿入部形状を試行錯誤した状況

トンネル部作成

2018年2月19日 Category - トンネル構造 Comment : 0

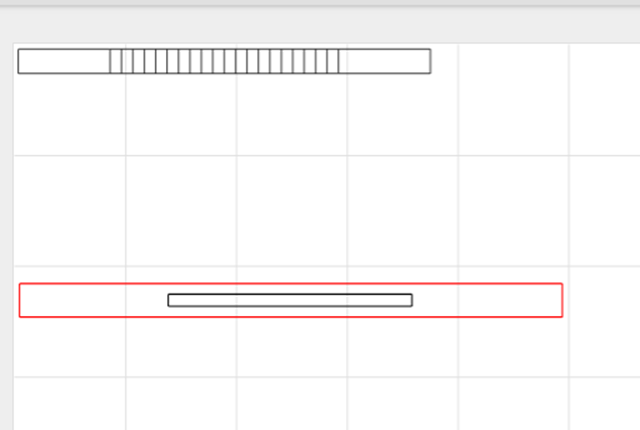

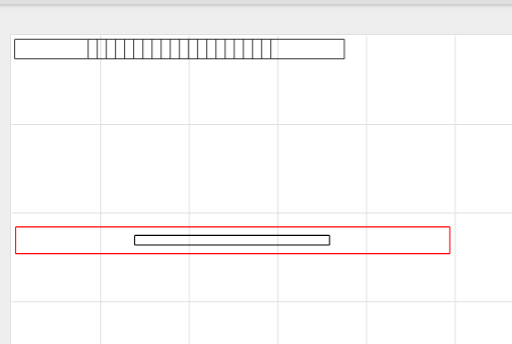

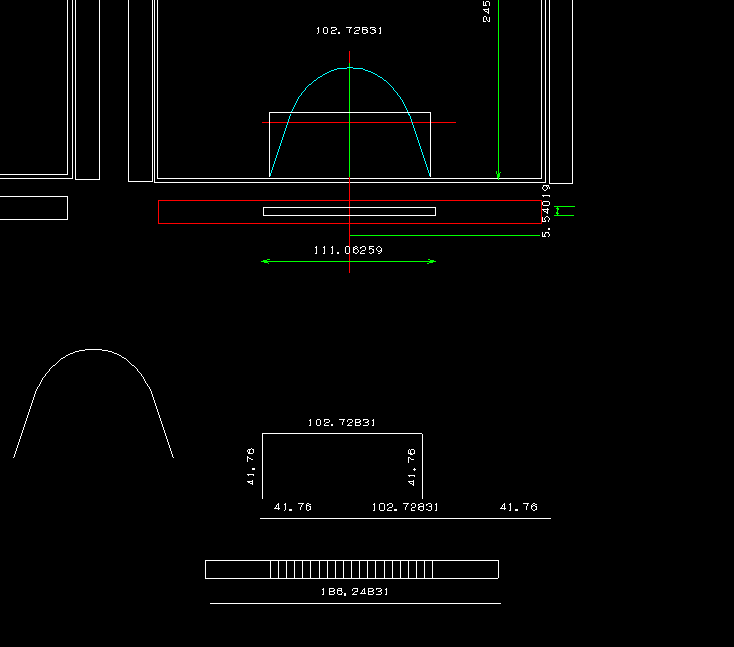

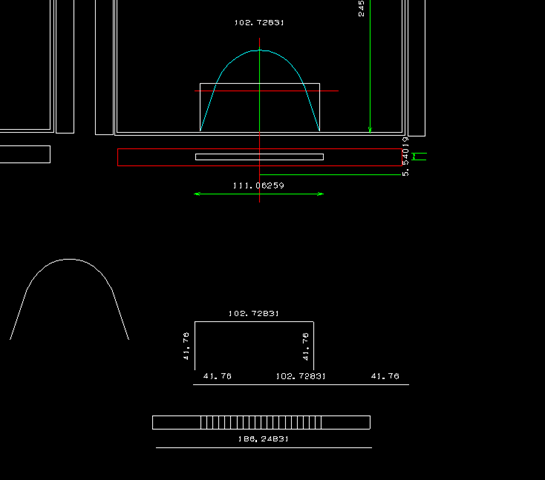

CADでトンネル部サイズを設計。

レーザーでアクリル（3mm厚）を切り抜く。

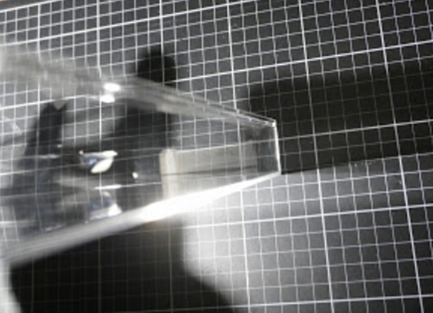

トンネル部と、挿入底面

紙でサイズを確認する。

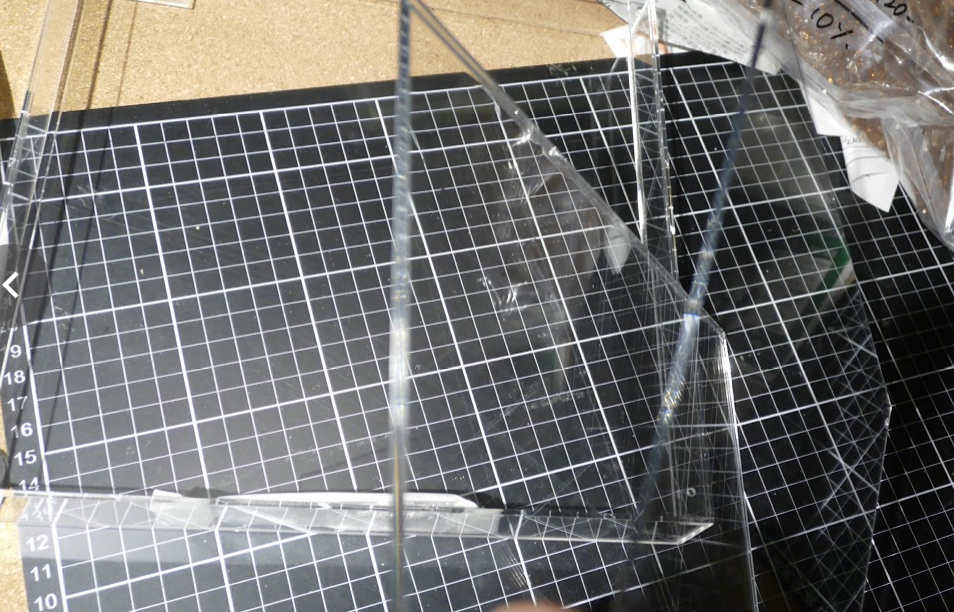

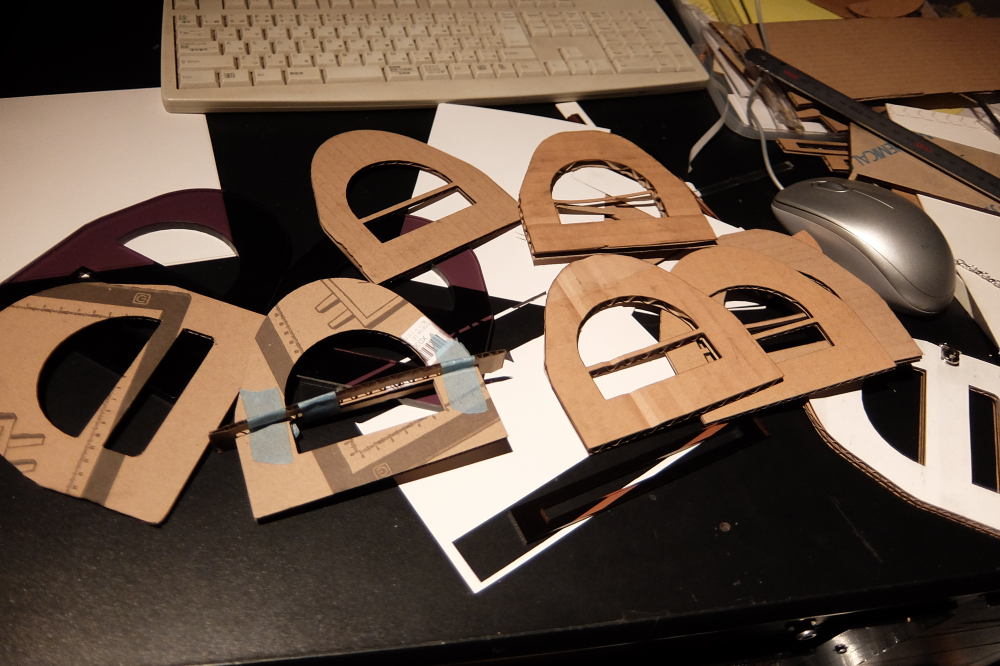

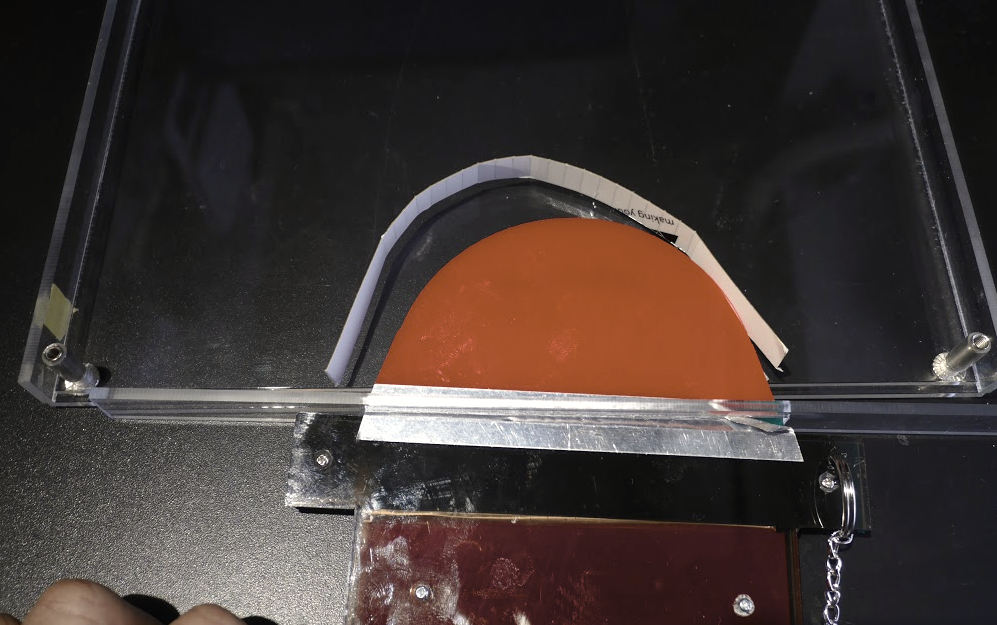

試作品のトンネル型を当ててみる。

アクリルで切っても良いが、テープの耐久性を改善させるべく、形状を考える。

ボックス厚み決定

2018年2月17日 Category - トンネル構造 Comment : 0

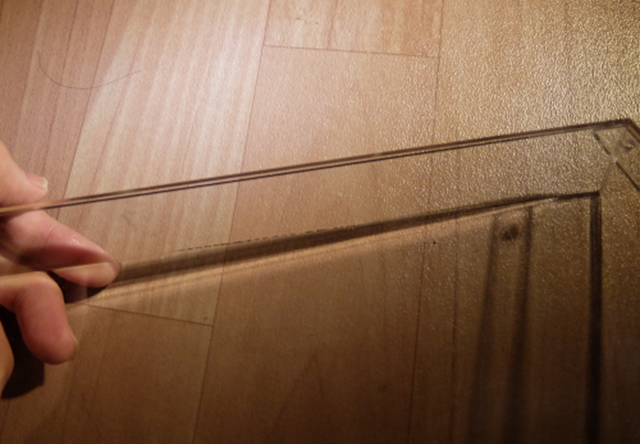

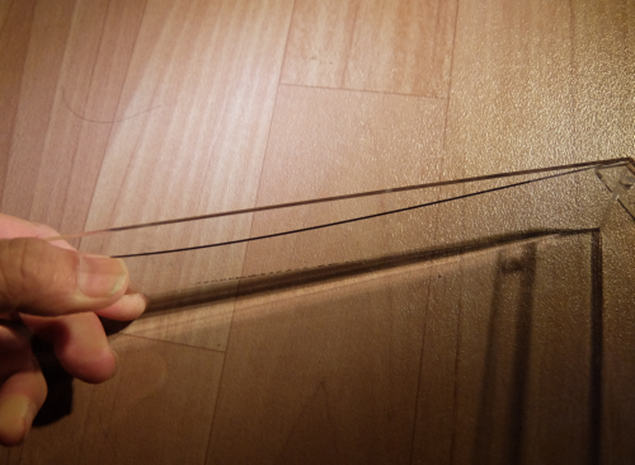

使用を予定していた透明ボックスは、厚みが薄かった。2mm厚

また、蓋の部分は２辺にしか保持部が無い。
このため、上部を押すと簡単にたわむ。

店頭での購入時にはラップで覆われており、詳細な強度には気づかなかった。

また、サンプル品にくらべ、厚みがある。このため使うビーズの量が増え、重くなりすぎる。　アーチ構造が持たない。
（当初は、枕の内部材を使う予定であり、十分に軽かった。）

別売の蓋（底）は、厚さが5mmあり、十分な強度がある。

このため、蓋を二枚用いて、薄いボックスを作ることにする。

厚み部分には、15mm幅のアクリルバーを使うことにする。（厚さ3mm）

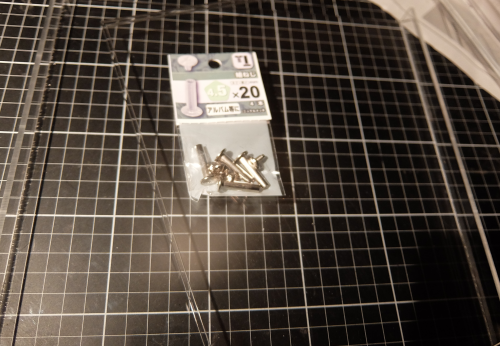

（１）アルバム金具を使って、蓋部分を脱着式にする。
（２）また、底部（トンネル部分）も取り外し可能とする。

これにより、内部の清掃、ビーズの交換、トンネル部の補修を容易化する。

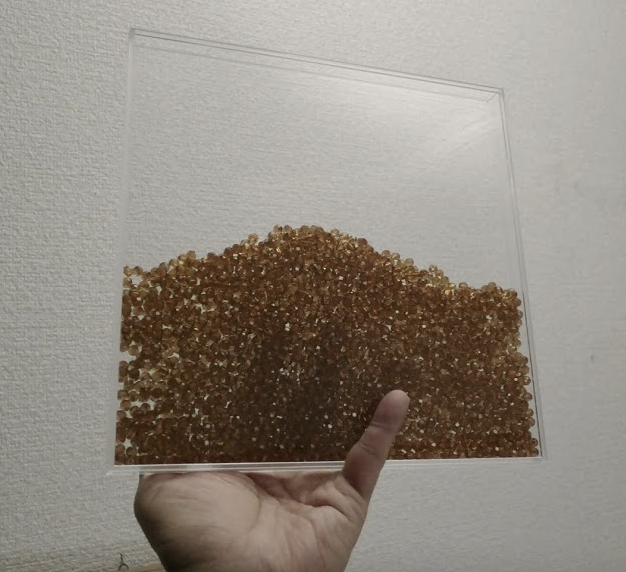

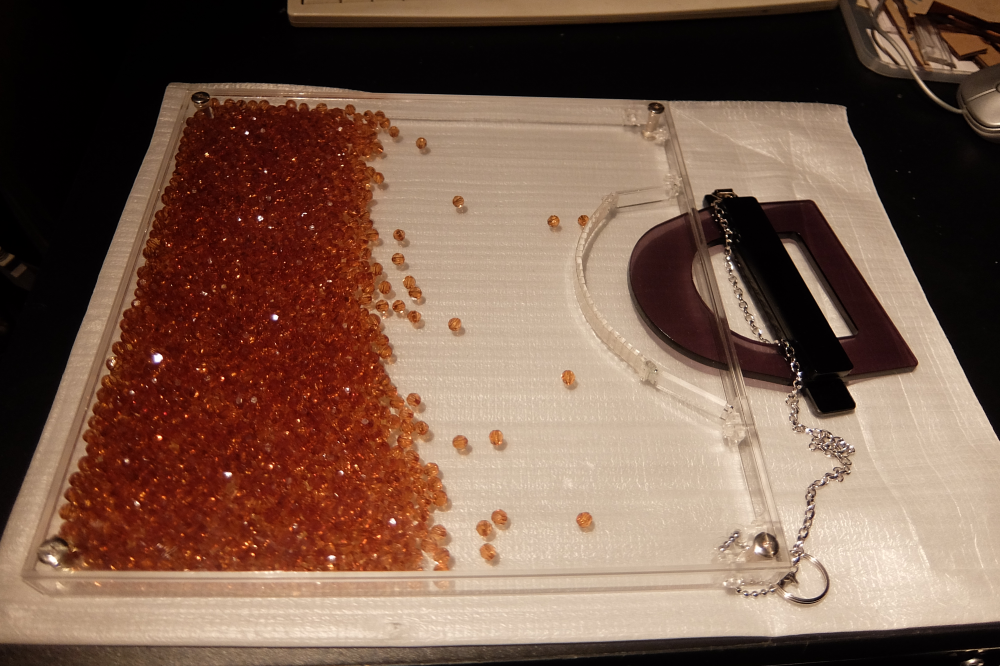

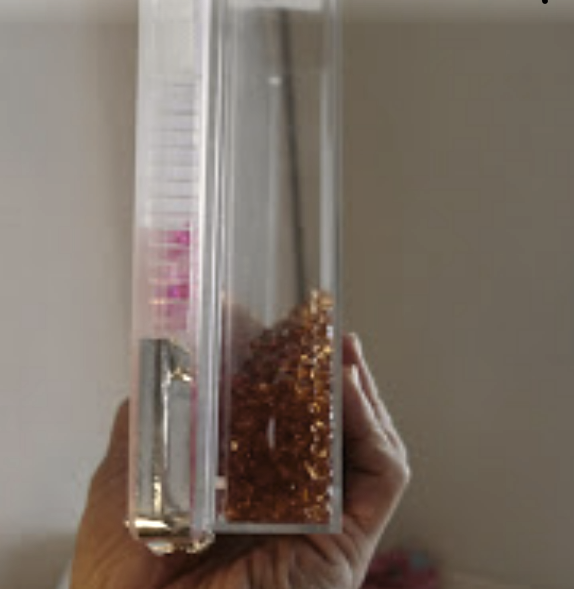

仮にビーズを入れて様子を見ているところ。
蓋を手で押さえている。

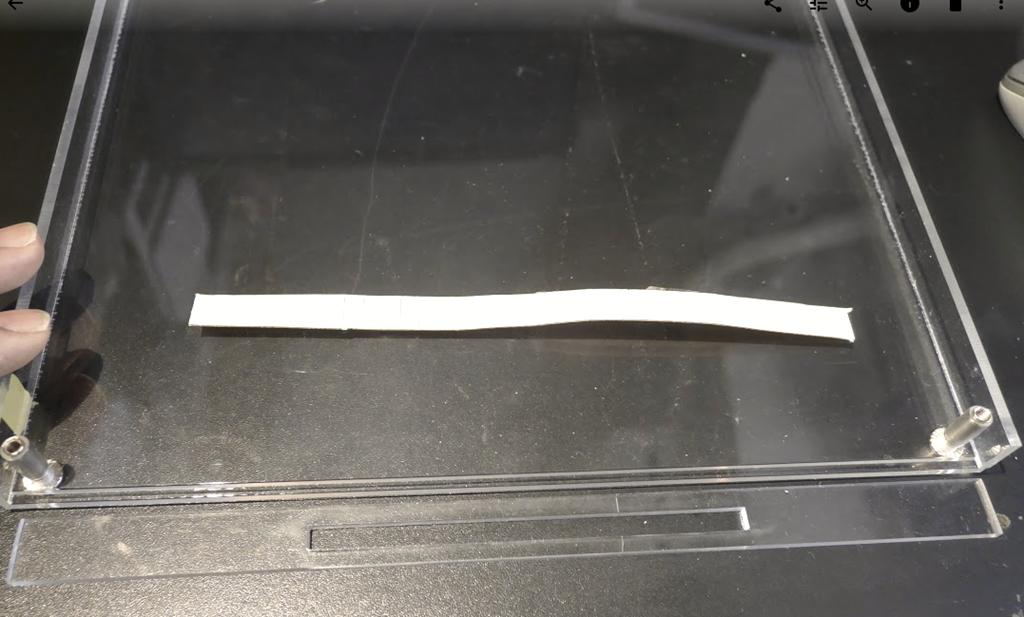

（写真では上部側部は挿入されていない。　ここがトンネル部になる。）

部品購入～トンネル模型

2018年2月13日 Category - トンネル構造 Comment : 0

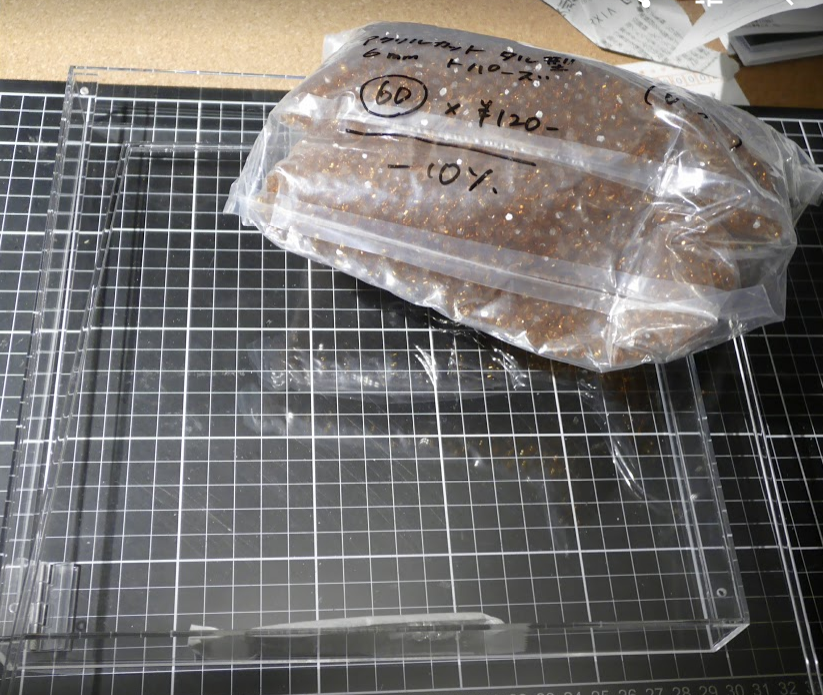

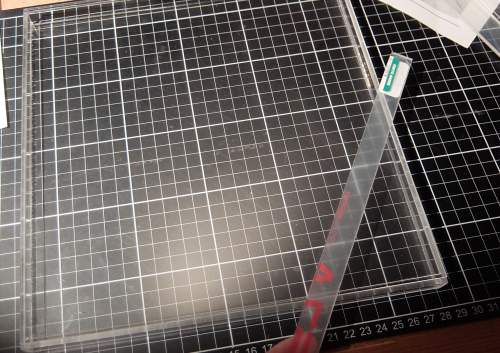

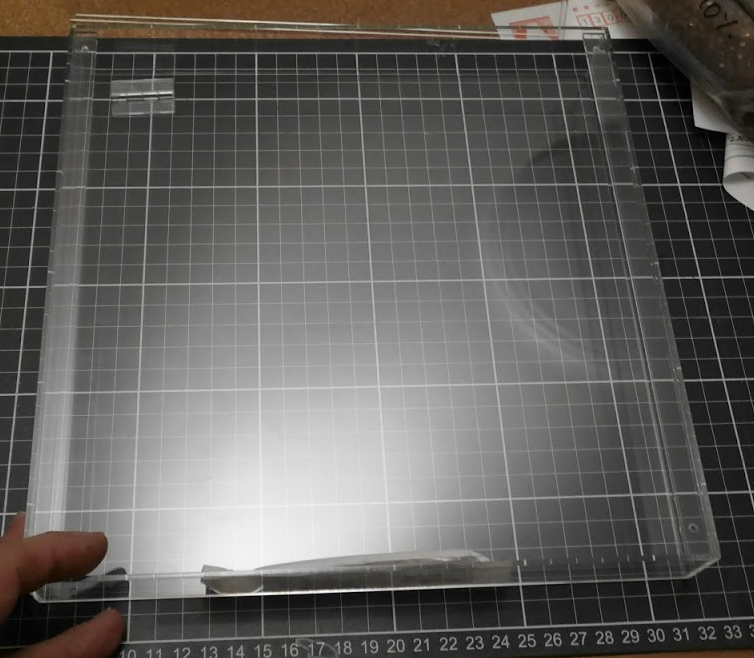

アクリルボックスを購入
　250mm x250mm 厚さ（内部高さ30mm）

硬質アクリルのようで、接着剤が効かないという注意書きあり。

傷には比較的強いと思われる。

蓋付きとの記載であったが、実際には薄い（2mm厚）。
強度に難があるので、別途段付き5mm厚の蓋を購入。　　やや重くなる。

これに使用するビーズも購入 　6mm径

アクリルボックスは、試作品より厚みがあり、ビーズの重みも異なるので、トンネル部を設計し直す必要がある。

何度かの試験が必要。
厚めのアクリルが必要だろう。

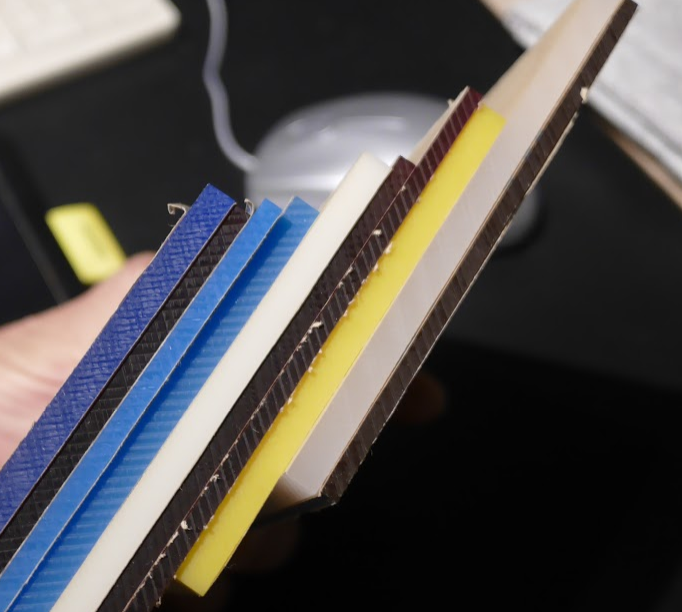

3mmから6mmのアクリル板
